TD: inspección por visión artificial para el control de calidad en línea
La familia TD es la solución de DCM para la inspección automática de producto en línea mediante visión artificial. Diseñada para trabajar a alta velocidad dentro del proceso productivo, permite inspeccionar el 100 % de las unidades de forma (hamburguesas, Nuggets, tenders,. .. )objetiva, constante y trazable, eliminando la variabilidad de los controles visuales manuales y aportando una visión real del comportamiento de la producción.
INSPECCIONES / MINUTO
0
Rendimiento máximo en hamburguesas (patties)
INSPECCIONES / MINUTO
0
Alta velocidad para otros formatos industriales
INSPECCIÓN OBJETIVA
0
%
Calidad constante y reducción de despercicios
Para que está enfocada
Ventajas clave
Nuestra familia de TD
Sistema de Visión · Control de Calidad
TD40 Inspection System
Sistema de inspección automática para hamburguesas, nuggets y tenders. Controla forma, espesor y objetos extraños con visión superior e inferior, a velocidades de hasta 6.000 inspecciones por minuto.
Productos inspeccionados
Hamburguesas
Nuggets
Tenders
Pechuga / Filete
Nuestras ventajas
Equipo compacto — 2.400 mm de longitud integrada, mínima huella en línea.
Regulación de altura independiente en entrada y salida para máxima flexibilidad.
Fácil limpieza — Diseñado para mantenimiento rápido en entornos alimentarios.
Robusto y fiable — Componentes IP69K diseñados para la industria alimentaria.
Fácil integración — El sistema está operativo en tan solo 8 horas.
Conectividad en la nube — Información y métricas de producción en tiempo real.
Varios anchos disponibles — Desde TD26 hasta TD50, adaptable a tu línea.
Sin cambios mecánicos — Configuración del producto directamente desde el HMI.
Configuración de recetas — Añade o ajusta recetas de inspección de forma sencilla.
Conectividad con la línea — Integración total con el resto de máquinas de producción.
Nebulizador de agua opcional — Consumo mínimo: 1 % del peso del producto.
Dimensiones y planos técnicos
Vista en planta
Vista lateral
Velocidad
1.000 – 6.000
inspecciones / min
Longitud total
2.400 mm
94,45»
Suministro eléctrico
480V / 60Hz
6 KW · 10A FLA
Suministro de aire
87 PSI
aire seco · 31,5 l/min
Protección IP
IP69K
industria alimentaria
Puesta en marcha
8 horas
hasta operativo
Sistema de Visión · Control de Calidad

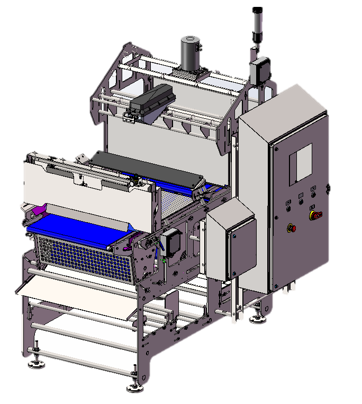

TD26 Inspection System
Sistema de inspección automática para hamburguesas, nuggets y tenders. Controla forma, espesor y objetos extraños con visión superior e inferior, a velocidades de hasta 6.000 inspecciones por minuto.
Forma
Inspección de contorno
Espesor
Control perfilométrico
Objetos extraños
Detección superior e inferior
1.000 – 6.000
inspecciones / min
Productos inspeccionados
Nuestras ventajas
Equipo compacto — 2.300 mm de longitud integrada, mínima huella en línea.
Regulación de altura independiente en entrada y salida para máxima flexibilidad.
Fácil limpieza — Componentes IP69K diseñados para mantenimiento rápido en entornos alimentarios.
Robusto y fiable — Componentes IP69K diseñados para la industria alimentaria.
Fácil integración — El sistema está operativo en tan solo 8 horas.
Conectividad en la nube — Información y métricas de producción en tiempo real.
Varios anchos disponibles — TD40 y TD50, adaptable a tu línea de producción.
Sin cambios mecánicos — Configuración del producto directamente desde el HMI.
Fácil configuración de recetas — Añade o ajusta recetas de inspección adicionales de forma sencilla.
Conectividad con la línea — Integración total con el resto de máquinas de producción.
Nebulizador de agua opcional — Consumo mínimo: 1 % del peso del producto.
Doble rechazo — Salida separada para producto comestible y no comestible.
Dimensiones y componentes principales
Dimensiones principales
Longitud total
2.300 mm
90,55»
Anchura
710 mm
28»
Altura regulable
1.200 mm
42,24»
Puesta en marcha
8 horas
hasta operativo
Componentes del sistema
Perfilómetro (control de espesor)
Cámara superior
Cámara inferior
Nebulizador de agua (opcional)
Rechazo comestible
Rechazo no comestible
HMI — pantalla de control
Informes diarios de producción y calidad
Velocidad
1.000 – 6.000
inspecciones / min
Longitud total
2.300 mm
90,55»
Suministro eléctrico
480V / 60Hz
6 KW · 10A FLA · SCCR 10KA
Suministro de aire
87 PSI
aire seco · 31,5 l/min
Suministro de agua
6 l/min
nebulizador opcional
Protección IP
IP69K
industria alimentaria
Conexión de datos
2 × CAT6
Ethernet apantallado
Puesta en marcha
8 horas
hasta operativo
